在线客服

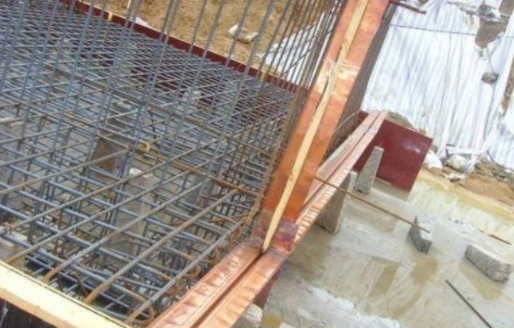

铜板止水带焊接方式有：氧气焊、碳弧焊、电弧焊、氩弧焊等四种。
1.搭接焊接法：将两块铜板止水带的边缘相互搭接，然后使用铜焊条焊接，使两块铜板止水带牢固地连接在一起。
2.搭接电弧焊接法：将两块铜板止水带的边缘相互搭接，然后使用电弧焊机焊接，使两块铜板止水带牢固地连接在一起。
3.贴合焊接法：将两块铜板止水带的表面贴合在一起，然后使用铜焊条或电弧焊机焊接，使两块铜板止水带牢固地连接在一起。
4.嵌套焊接法：将一块铜板止水带嵌入到另一块铜止水板的槽内，然后使用铜焊条或电弧焊机焊接，使两块铜板止水带牢固地连接在一起。
需要注意的是，不同的铜板止水带焊接方法适用于不同的工程环境和施工条件，需要根据实际情况选择合适的焊接方法。同时，为了保证铜板止水带的焊接质量，需要注意焊接工艺和焊接材料的选用，并进行必要的检验和检测。
一般要求
铜板止水带焊接一般采用双面搭接焊，搭接长度一般不应小于40mm，焊接宜采用黄铜焊条氧气焊接方式，不应采取手工电弧焊接。
作业条件
1)焊工应培训考核，持证上岗，熟悉机械性能和操作规程2)工作前或停工时间较长时，必须检查所有气体设备，氧气瓶、乙炔瓶以及输气管不得有松动或漏气现象。氧气瓶及其附件不得沾染油脂等污垢，保证焊接过程不发生设备故障
3)焊条应分类存放，并应存放于通风良好和相对干燥的仓库(一般温度10~15摄氏度，相对湿度应小于5%为宜)，焊条焊前一般在20~25摄氏度的烘箱内烘干。
4)压力容器和压力表、安全阀等应按规定定期送检和试验。
焊接操作
气焊的基本操作方法包括氧炔火焰的点燃、调节和熄灭、气焊、焊接过程中焊枪和焊条的运动、焊接接头和收尾等。
1)起焊时为便于形成熔池，利于对焊件进行预热，焊嘴倾角应大些避免温度集中，并在焊接处往复移动，保证焊接处加热均匀。当对接焊件厚度不同时，火焰应倾向厚件一侧，使得工件加热一致，以免焊接过程中熔池偏向温度较高一侧，导致焊缝成形缺陷。
2)焊接过程焊嘴和煤丝的运动应均匀协调，焊嘴应沿焊缝横向或纵向摆动，充分加热焊件，使得融化金属搅拌均匀，以便获得致密性较高的焊缝。
3)正常焊接时，焊条和工件的倾斜夹角一般为30~40°焊条与焊嘴中心线一般为90~100°，同时应协调运动并能熟练操作，使焊缝金属熔透、均匀，有效避免焊缝烧穿或焊缝过热等缺陷。
4)焊接接头，应用火焰把原熔池充分融化形成新的熔池后再填入焊条从新开始焊接，并注意焊条熔点应与原焊缝熔池充分融合，并保证5~10mm的重合，保证焊缝的高度和原焊缝的圆滑过渡。
5)焊接收尾，由于收尾时焊接工件温度较高，应减小焊接倾角和加快焊接速度，避免烧穿和出现焊接弧坑等缺陷。
在线客服
